達鋒路沿石生產加工流程
時間:2019-05-25 03:48:10 來源： 總瀏覽：5966 字體：16px | 14px | 12px
隨著經濟快速發展，城市建設升級改造工程標準越來越高。路沿石的生產加工工藝也從起初的量產，轉變成現在質與量的同步升級。
早期的路沿石要求不高，尺寸要求不嚴格，加工工藝也是簡單的切割成型。而現在的路沿石生產，越來越多的追求特色，加工工藝越來越復雜。不僅切割成型，尺寸誤差要求嚴格，現在的表面處理工藝也往多樣化方式走。有的要求兩面磨光，有的要求6面噴砂，有的要求4面火燒，有的要求倒大角處理，越來越多的加工工藝在考驗著石材企業的生產能力。
那么為了滿足生產需求，石材企業自然要選擇先進設備來進行加工生產。下面就介紹路沿石兩面磨光加工工藝的流水線設備，還有生產流程：

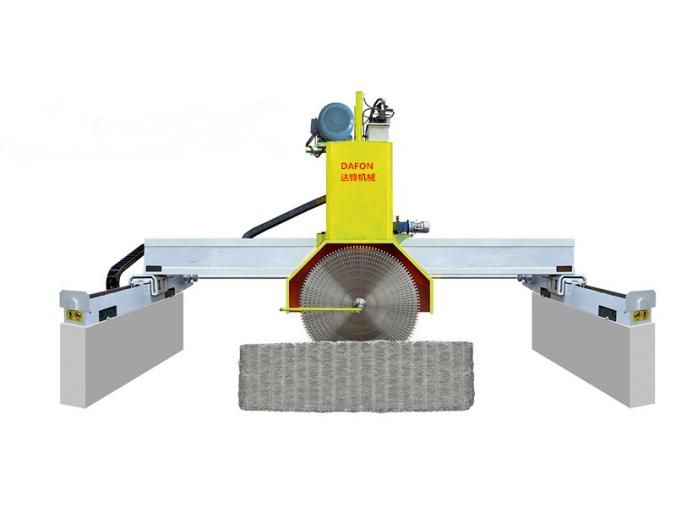

1、首先選用橋式龍門大切進行荒料的切割，切割成路沿石半成品：
技術特點：
該機采用PLC可編程控制和人機操作界面，輔以超亮精度旋轉編碼器進行分片，左右走刀采用變頻器控制，可根據石材材質進行調速，上下升降采用液壓升降，結合鍍鉻導柱+耐磨導套，配合間隙小，耐磨美觀，并在導套內設計多層密封，防水防塵防漏油，提高使用壽命，前后分片采用高精度絲桿螺母?jìng)鲃?dòng)，自動分片，關鍵部位均采用進口優質零配件，荒料可直接置于地面，節省了臺車及其維護費用；因而具有切割效率高、分片精度高、切割出來的板材平整度好，穩定性高、操作簡便等優點，特別適用于高價值花崗巖、大理石荒料的切割。
技術參數：
|
DF2200/2500/2800-4D橋式組合切石機（導柱機） |
||
|
最大鋸片直徑 |
mm |
Φ2200/Φ2500/Φ2800 |
|
最大加工長度 |
mm |
3800/3500/3200 |
|
最大加工寬度 |
mm |
2200 |
|
最大升降行程 |
mm |
1350 |
|
耗水量 |
m3/h |
15 |
|
主電機功率 |
kw |
37/45 |
|
總功率 |
kw |
47/55 |
|
外形尺寸 |
mm |
8000×4300×3400/3700(基礎至最高點) |
|
總重量 |
kg |
16000 |

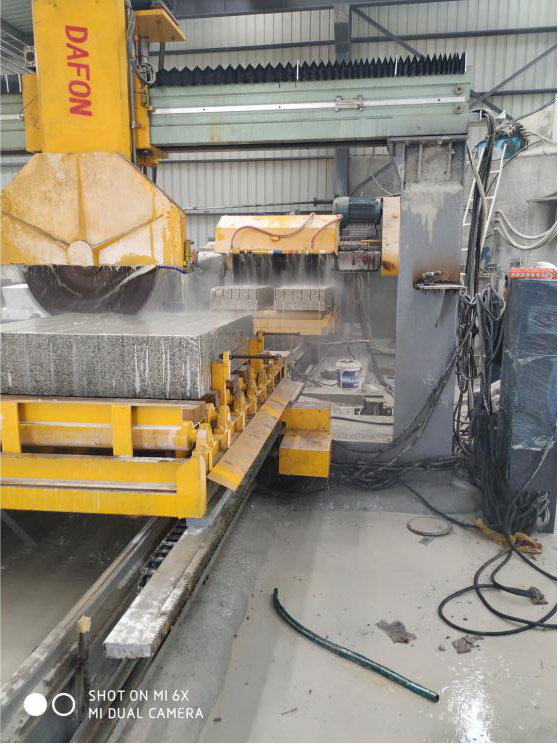

2、采用路沿石成套流水線設備進行切割：
技術特點：
本套設備采用通軸多刀組合切割，無需分片動作，實現一刀切割，機械動作簡單易操作，通過機臺自帶滾筒實現流水線工作。左右走刀采用變頻器控制，可根據石材材質進行調速，上下升降采用液壓升降。整機采用一體設計，無需水泥基礎，只需直接放在水泥平底上固定住就行。分片機采用潛行快走原理，提高石材切割標準度，可以達到出口標準要求。定長機采用龍門一體式構造，有利于切割穩定性，提高切割產量，由于采用單刀定長，所以適用于市面上任意尺寸的定長，不會浪費材料。整套設備只需一個工人操作即可，可以節約很大人工成本，并且降低行吊利用率。
技術參數：
|
DF1200-12S-1S路沿石單刀定長流水線 |
|||
|
名稱 |
unit |
路沿石分片機DF1200-12S |
路沿石單刀定長機DF1200-1S |
|
最大鋸片直徑 |
mm |
Φ1200 |
Φ1200 |
|
最大加工長度 |
mm |
3000 |
3000 |
|
最大加工寬度 |
mm |
1600 |
1600 |
|
最大切割深度 |
mm |
450 |
450 |
|
耗水量 |
m3/h |
8 |
4 |
|
主電機功率 |
kw |
55 |
22 |
|
總功率 |
kw |
60 |
27 |
|
外形尺寸 |
mm |
6000×3300×2700(基礎至最高點) |
5800×3300×3500(基礎至最高點) |
|
總重量 |
kg |
9000 |
8600 |

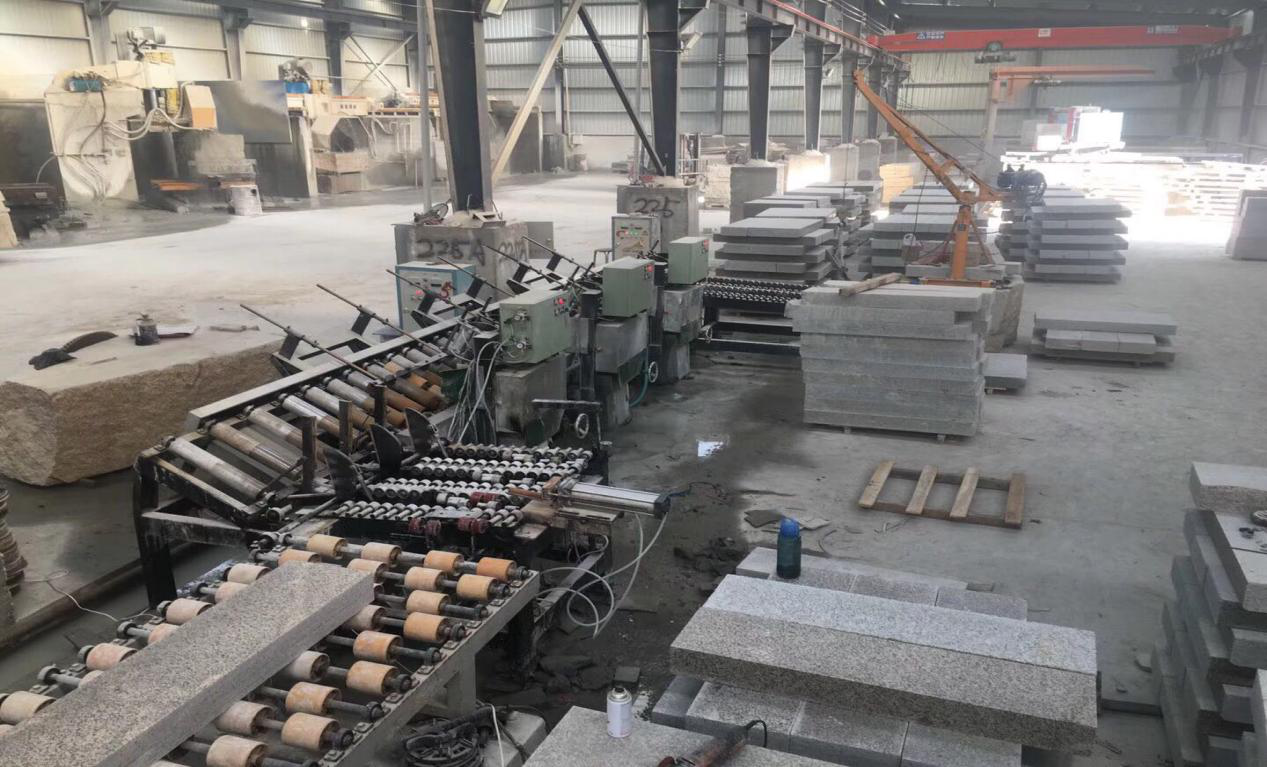

3、切割好的路沿石進行磨光和倒角：
技術特點：
這條流水線取代了以往路沿石主要依靠人工倒角和磨光，徹底解決了生產勞動強度大，效率低，成本高的局面。整條流水線進行無縫銜接，通過中間的過渡架和翻板裝置實現設備之間的聯動性。倒角位置采用時下流行的下倒角，倒角精確度高，還可以倒圓角，在最后面增加的磨光，實現了圓角的磨光問題。

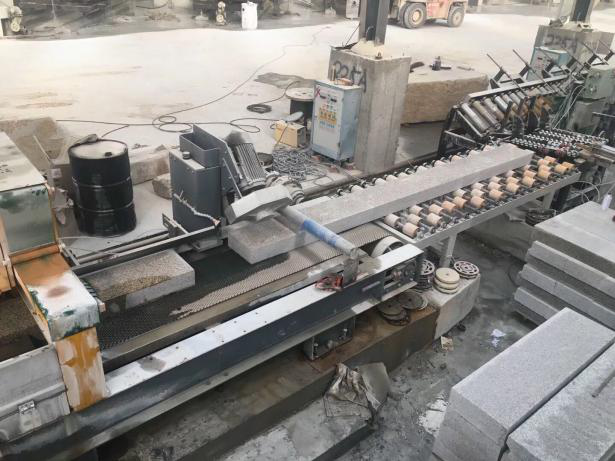

路沿石倒角磨邊機DF300-3T
鋸片直徑 mm 300
倒角最大規格 mm 50×50
主電機功率 kw 11+11+11
傳送電機功率 kw 0.75
耗水量 m3/h 4
整機外形尺寸 mm 7000×2500×1800
整機重量 kw 4000
技術參數：

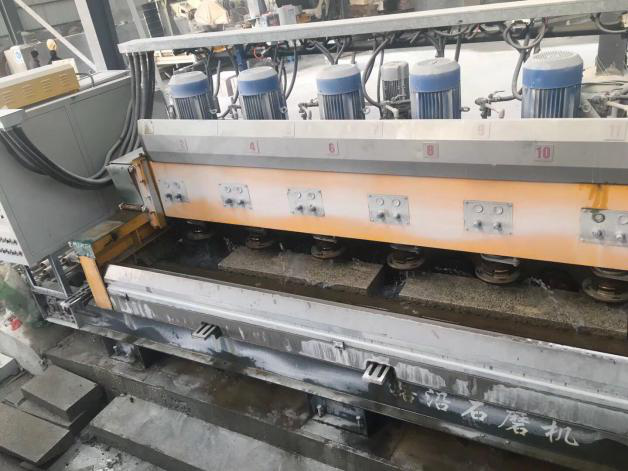

路沿石自動磨機DFMJ12-2M
可磨板寬度 mm 100-500
可磨板厚度 mm 50-200
皮帶進給速度 m 0-4.0
磨頭電機功率 kw 7.5
總功率 kw 100
耗水量 m3/h 12
整機外形尺寸 mm 5600×1900×2700
4、總結特點：
大切切割完后，一個工人通過行吊上料到路沿石分片機上，另一個工人將路沿石單刀定長機上切割好的路沿石通過行吊吊到路沿石磨光機上面進行磨光和倒角，第三個工人在倒角磨邊機后面通過小吊進行卸料和打包。整個流程只需要3個工人操作，大大節約人工成本。整條生產性連續性貫通，穩定性好。
